產品概述:

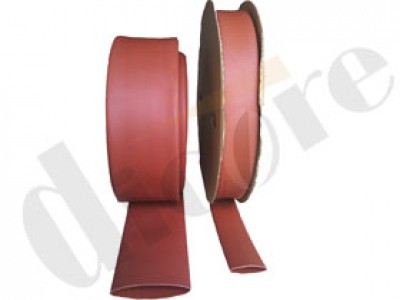

HBBT 高壓母排保護熱收縮套管由輻射交聯聚烯烴材料構成,理化電氣性能優異,主要功能是連接件的電絕緣、焊點防銹防腐、機械防護、減少相間距、制作接頭盒、廣發用于電力、通信、汽車、船舶、飛機制造等領域。
產品特點
•耐腐蝕、低煙、強度高、柔軟、阻燃、
•優異的化學抵抗性和絕緣性能
•收縮比:2:1(1KV、35KV母排管)、2.5:1(10KV母排管)
•工作溫度:-55℃-125℃
•最低起縮溫度:70℃
•最低完全收縮溫度:110℃
•標準顏色:紅、黃、綠、黑(其它顏色可定做)
性能指標:
項目
|
測試方法
|
測試結果
|
抗張強度
|
ASTM D 2671
|
≥8Mpa
|
斷裂伸長率
|
ASTM D 2671
|
≥300%
|
老化后抗張強度
|
130℃ x 168h
|
≥6.9Mpa
|
老化后斷裂伸長率
|
130℃ x 168h
|
≥100%
|
縱向收縮率
|
ASTM D 2671
|
-8%~8%
|
氧指數
|
GB/T 2406
|
≥27
|
熱沖擊
|
JB7829 D
|
無裂紋
|
擊穿強度
|
ASTM 3 149
|
≥20KV/mm
|
硬度(邵氏 A)
|
GB 2411
|
≤90
|
體積電阻率
|
IEC 60093
|
10 14Ω . Cm
|
HBBT-1KV 規格表
規格 (mm)
|
收縮前
|
收縮后
|
標準包裝 (米/盤)
|
內徑I. D.
|
內徑 (max)
|
壁厚
|
30
|
31.5±1.0
|
15.0
|
1.0±0.15
|
50
|
35
|
36.5±1.0
|
17.5
|
1.0±0.15
|
50
|
40
|
41.5±1.0
|
20.0
|
1.0±0.15
|
50
|
50
|
≥50
|
25.0
|
1.1±0.15
|
25
|
60
|
≥60
|
30.0
|
1.2±0.15
|
25
|
70
|
≥70
|
35.0
|
1.3±0.15
|
25
|
80
|
≥80
|
40.0
|
1.3±0.20
|
25
|
90
|
≥90
|
45.0
|
1.3±0.20
|
25
|
100
|
≥100
|
50.0
|
1.3±0.20
|
25
|
120
|
≥120
|
60.0
|
1.3±0.20
|
25
|
150
|
≥150
|
75.0
|
1.3±0.20
|
25
|
180
|
≥180
|
90.0
|
1.3±0.20
|
25
|
210
|
≥210
|
105
|
1.3±0.30
|
25
|
230
|
≥230
|
115
|
1.3±0.30
|
25
|
250
|
≥250
|
125
|
1.3±0.30
|
25
|
300
|
≥300
|
150
|
1.3±0.30
|
25
|
HBBT-10kv
規格 (mm)
|
收縮前
|
收縮后
|
標準包裝 (米/盤)
|
內徑I. D.
|
內徑 (max)
|
壁厚
|
15
|
≥15
|
6.0
|
2.5±0.20
|
25
|
20
|
≥20
|
8.0
|
2.5±0.20
|
25
|
25
|
≥25
|
10.0
|
2.5±0.20
|
25
|
30
|
≥30
|
12.0
|
2.5±0.20
|
25
|
40
|
≥40
|
16.0
|
2.8±0.30
|
25
|
50
|
≥50
|
20.0
|
2.8±0.30
|
25
|
65
|
≥65
|
26.0
|
2.8±0.30
|
25
|
75
|
≥75
|
30.0
|
2.8±0.30
|
25
|
85
|
≥85
|
34.0
|
2.8±0.30
|
25
|
100
|
≥100
|
40.0
|
2.8±0.30
|
25
|
120
|
≥120
|
48.0
|
2.8±0.30
|
25
|
150
|
≥150
|
60.0
|
2.8±0.30
|
25
|
180
|
≥180
|
72.0
|
2.8±0.30
|
25
|
210
|
≥210
|
84.0
|
2.8±0.30
|
20
|
230
|
≥230
|
92.0
|
2.8±0.30
|
20
|
250
|
≥250
|
100
|
2.8±0.30
|
20
|
300
|
≥300
|
120
|
2.8±0.30
|
15
|
HBBT-35kv
規格 (mm)
|
收縮前
|
收縮后
|
標準包裝 (米/盤)
|
內徑I. D.
|
內徑 (max)
|
壁厚
|
30
|
≥30
|
15.0
|
4.0±0.30
|
15
|
40
|
≥40
|
20.0
|
4.0±0.30
|
15
|
50
|
≥50
|
25.0
|
4.0±0.30
|
15
|
65
|
≥65
|
33.0
|
4.0±0.30
|
15
|
75
|
≥75
|
38.0
|
4.0±0.30
|
15
|
85
|
≥85
|
43.0
|
4.0±0.30
|
15
|
100
|
≥100
|
50.0
|
4.0±0.30
|
15
|
120
|
≥120
|
60.0
|
4.0±0.30
|
15
|
150
|
≥150
|
75.0
|
4.0±0.30
|
15
|
180
|
≥180
|
90.0
|
4.0±0.30
|
15
|
210
|
≥210
|
105
|
4.0±0.30
|
15
|
230
|
≥230
|
115
|
4.0±0.30
|
15
|
250
|
≥250
|
125
|
4.0±0.30
|
15
|
300
|
≥300
|
150
|
4.0±0.30
|
15
|
